BOK-LXQ一次消諧器

BOK-LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能****、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。

該產品****符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

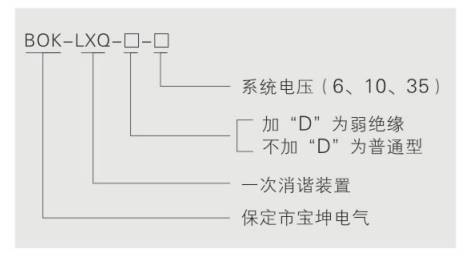

型號說明

根據系統電壓分類， BOK-LXQ系列一次消諧器分為6kV、10kV、20kV、35kV四種；根據設計序號分類，消諧器分為BOK-LXQI(方形)、BOK-LXQⅡ和BOK-LXQⅢ（圓柱形）型， BOK-LXQI、BOK-LXQⅡ型消諧器分為10kV和35kV兩種，其中10kV消諧器也可用于6kV系統； BOK-LXQⅢ型消諧器分為6kV、10kV、20kV和35kV四種。如： BOK-LXQ(D)Ⅱ－10 為6kV 、10kV系統通用、弱絕緣、圓柱形一次消諧器；BOK-LXQ(D)I－10 為6kV 、10kV系統通用、弱絕緣、方形一次消諧器。

注： BOK-LXQI型中10KV超小型不能帶D參數。

使用條件

1、BOK-LXQI適用于戶外，BOK-LXQⅡ、BOK-LXQⅢ適用于戶內，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；
3、海拔高度不大于3000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間，在一個系統中

接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。

電氣性能

表1 ： BOK-LXQI、BOK-LXQⅡ型一次消諧器交流電氣參數表

序號	項目		技術指標
序號	項目		BOK-LXQI、BOK-LXQⅡ -10（6）型	BOK-LXQI、BOK-LXQ(D)Ⅱ -10（6）型	BOK-LXQI、BOK-LXQⅡ-35型	BOK-LXQI、BOK-LXQ(D)Ⅱ-35型
1	消諧器通過AC0.3mA(峰值/ )電流時的電壓及阻值	U_0.3_m_A_p (V, 峰值/ )	130 30	130 30	450 100	450 100
1	消諧器通過AC0.3mA(峰值/ )電流時的電壓及阻值	R_0.3mAp	＞450	＞450	＞1800	＞1800
2	消諧器通過AC 3mA(峰值/ )電流時的電壓及阻值	U_3mAp (V, 峰值/ )	500 100	500 100	1400 150	1400 150
2	消諧器通過AC 3mA(峰值/ )電流時的電壓及阻值	R_3mAp	＞180	＞180	＞550	＞550
3	是否限制消諧器兩端工頻電壓		不限制	在3kV(峰值 / )時，電阻值減少一半以上	不限制	在5kV(峰值 / )時，電阻值減少一半以上
4	2小時通過100mA（有效值）電流的熱容量		① 無任何明顯損壞； ② 熱容量試驗前后，U_0.3mAp及U_3mAp的變化不大于±5%。
5	10min通過500mA（有效值）電流的熱容量		① 無任何明顯損壞； ② 熱容量試驗前后，U_0.3mAp及U_3mAp的變化不大于±10%。

表2 ： BOK-LXQⅢ型一次消諧器交流電氣參數表

序號	項目		技術指標
序號	項目		BOK-LXQⅢ-6 BOK-LXQ(D) Ⅲ-6	BOK-LXQⅢ-10 BOK-LXQ(D) Ⅲ-10	BOK-LXQⅢ-20 BOK-LXQ(D) Ⅲ-20	BOK-LXQⅢ-35 BOK-LXQ(D) Ⅲ-35
1	消諧器通AC1mA(峰值/ )電流時的電壓及阻值	U₁_m_A_p (V, 峰值/ )	170-210	280-350	550-700	840-1050
1	消諧器通AC1mA(峰值/ )電流時的電壓及阻值	R₁_m_A_p	＞170	＞280	＞550	＞840
2	消諧器通過AC 10mA(峰值/ )電流時的電壓及阻值	U₁₀_m_A_p (V, 峰值/ )	480-600	800-1000	1500-2000	2100-2625
2	消諧器通過AC 10mA(峰值/ )電流時的電壓及阻值	R₁₀_m_A_p	＞48	＞80	＞150	＞210
3	BOK-LXQ（D）Ⅲ型消諧器兩端工頻電壓變化		在3kV(峰值 / )時，電阻值減少一半以上		在4kV(峰值 / )時，電阻值減少一半以上	在5kV(峰值 / )時，電阻值減少一半以上

　　更多詳細說明請下載說明書：
　　BOK-LXQ一次消諧器說明書.doc
