一  設備概述

由于現代工業越來越多的使用自動化設備（整流器、變頻器、中頻爐、逆變器、電解槽和電弧爐等），這些非線性負載在運行過程中會產生大量的高次諧波注入系統，引起系統電壓電流波形畸變，造成電能質量惡化，威脅供電系統中電氣設備的正常運行。

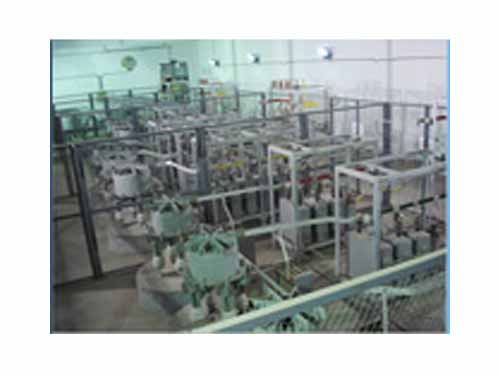

高壓BOK-FC無源濾波裝置是專門治理供電系統中諧波的。該裝置以治理諧波為主，防止和避免與電網產生并聯諧振，同時對系統提供工頻無功補償功率，改善電網電能質量，濾波裝置由濾波電抗器和濾波專用電容器構成。電抗器和電容器在特征次諧波頻率下形成LC串聯諧振，對該次諧波相當于一個低阻抗通道，使諧波電流大部分流入濾波回路。FC型濾波及無功補償裝置濾波********，能夠?qū)⒅C波絕大部分吸收，維護良好的用電環境，保障電氣設備安全運行，同時還能提高電網功率因數，收到良好的經濟效益。

本成套裝置可以是一個支路（柜）和一個控制器單獨成套；也可以是多個濾波支路共用一個控制器組成一套。

主要設備構成

二  濾波電抗器

·濾波電抗器采用單相干式空芯結構

·銅質或鋁質導體

·電感值在±5%內連續可調，調諧****簡單

·電抗器可采用水平安裝或三相垂直疊裝。

三  濾波專用電容器

·濾波電容器為單相電容器，極板析邊，頂部大爬距雙瓷套管輸出結構

·電容器****值與最小值之比不超過1.02

·濾波電容器采用金屬全膜介質，具有體積小，損耗�。�），運行溫度低等特點

·內附熔絲和放電電阻

·無氯、環保型絕緣油

·電容器采用支架疊裝，方便散熱

四   技術參數

·額度電壓：6.3kV、10kV、35kV

·基波頻率：50Hz

·調諧頻率：5次、7次、11次、13次及以上

·工作方式：連續工作，自動/手動

·防護等級：戶內柜式為IP20

·短路電流：31.5kA有效值。

·絕緣水平：

①高壓端絕緣耐壓

a、 全波沖擊耐壓（1.2/50μS  ）：60kV（峰值）

b、工頻l分鐘耐壓：320kV（有效值）

      ②二次繞組之間及繞組對地的工頻耐壓（l分鐘）：3 kV（有效值）

      ③外絕緣相對地最小有效爬電距離：瓷絕緣≥216mm   合成絕緣≥240mm

五  使用環境

Ø        環境溫度：環境氣溫：－25℃～+45℃；

Ø        海拔溫度：2000m及以下（≥2000m采用高原型）；

Ø        濕度：不大于85%；

Ø        月平均****相對濕度：90%（25℃時）；

Ø        耐地震能力：地面水平加速度0.2g，垂直加速度0.1g；按標準試驗，安全系數≥1.67；

Ø        安裝地點無劇烈震動，地面傾斜不超過5°；

Ø        安裝地點無導電及爆炸性塵埃，無腐蝕性氣體污穢等級；

Ø        泄漏比距 瓷絕緣按18mm/KV,合成絕緣按20mm/KV（按****電壓計算）。

注：若有特殊環境使用要求，請在訂貨時與我公司申明和協商。
