                                                                                                                     BOK-GDY型繼電保護試驗電源

1 概述
BOK-GDY型繼電保護試驗電源是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品。它為現場繼電保護試驗工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量，保障人身、設備安全提供了可靠保證。
1.1  用途：適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。
1.2  特點
1.2.1 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其它諧波干擾。變壓器采用△ /Y0接線方式，大大削弱了三次諧波，保證了電源質量。
1.2.2 直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要；
1.2.3 交流電源的控制均采用DZ47系列自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。該開關性能穩定、靈敏度高、動作可靠，確保設備及試驗人員的安全。
2 產品結構

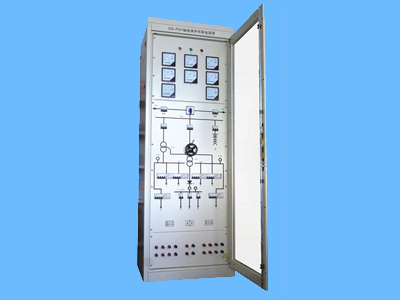

2.1  本試驗為車式結構（見附圖一），底部裝有萬向輪，現場使用靈活，移動方便。全部設備裝在密封車內。試驗后面板裝有帶鎖活動門，方便維護。
2.2  儀表、指示燈、控制開關都裝在正面面上，輸入、輸出導線可通過接線柱連接。
3 電氣性能
3.1  絕緣電阻：在標準試驗大氣條件下，裝置各回路與外殼之間絕緣電阻不小于5MΩ；各獨立回路之間絕緣電阻不小于5MΩ。
3.2  介質強度：在標準試驗大氣條件下，上述各回路以及各獨立回路之間分別能耐受交流50Hz，電壓2kV（有效值），歷時1min試驗，而無絕緣擊穿或閃絡現象。
3.3  沖擊電壓：在標準試驗大氣條件下，各交流回路和直流回路分別對外殼，應能承受5kV（峰值）的標準雷電波短時沖擊檢驗。
3.4  交流回路使用DZ47-60小型自動開關，機械壽命通斷＞2萬次，瞬時分?jǐn)嚯娏骺蛇_(dá)（4～7）Ie。
4 技術參數
4.1   交流部分
4.1.1   額定輸入電壓：三相220Ｖ/380V，頻率50Hz。
4.1.2   額定輸出電壓：220V/380V，三相四線，共三路輸出；
58V/100V，三相四線，共兩路輸出。
4.1.3   三相輸入平衡時，輸出不平衡度小于1%。
4.1.4   三次諧波分量小于3%。
4.1.5   輸入變壓器容量15kVA，在八小時工作制情況下，****輸出電流為3×22.8A。
4.2   直流部分
4.2.1   電源輸入為交流三相380V。
4.2.2   輸出直流電壓0～250V連續可調，分兩路輸出。
4.2.3   整流變壓器容量5kVA，在八小時工作制情況下，****輸出電流20A。
4.2.4   輸出直流紋波系數K<1.5%。
4.3  各個分支回路輸出功率之和，不得超過輸入****功率。
5 使用條件
5.1  使用場所應有防止雨雪侵襲的措施。
5.2  海拔高度不超過2000 m。
5.3  周圍空氣溫度：-5℃～+40℃。
5.4  在40℃時空氣濕度≤50%，在較低溫度時允許有較高的相對濕度，在20℃時≤90%。
5.5  使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分。
5.6  安裝傾斜度與鉛垂線相差不大于5°。
5.7  周圍介質無爆炸危險，無導電塵埃與腐蝕性氣體。
6 工作原理
6.1  電氣原理圖（附圖二）。
6.2  電路介紹。
6.2.1  試驗用一隔離變壓器供電，接線方式△ /Y0，一次側為380V，采用三相四線式供電。由1QF、2QF、3QF控制引人，其中，1QF為總電源開關，裝有黃、綠、紅三只信號指示燈指示三相電源電壓；2QF為交流輸出部分電源開關，指示燈4HD指示電源電壓；3QF為直流輸出部分電源開關，指示燈5HD指示電源電壓。
6.2.2  220/380V電壓輸出共三路，分別由QF1、QF2、QF3控制，電壓表1PV和轉換開關1KK可監測三相輸出電壓。經電源后面板的接線柱端子、插座兩種形式輸出。
6.2.3  58/100V電壓輸出共兩路，分別由QF4、QF5控制，電壓表2PV和轉換開關2KK可監測三相輸出電壓。經電源后面板的接線柱端子輸出。
6.2.4  0～250V直流輸出共兩路，分別由QF6、QF7控制，電壓表3PV、電流表2PA可監測輸出情況。經電源后面板的接線柱端子輸出。
7 使用說明
7.1  投入電源前應檢查所有開關均應在斷開位置，調壓器逆時針調節至零位。
7.2  合上1QF，三相電源指示燈亮。
7.3  合上2QF，隔離變壓器帶電，交流電源指示燈亮，切換1KK、2KK觀察輸出380V、100V各相電壓。
7.4  合上QF1，接線柱AC380V輸出Ⅰ帶電；合上QF2，接線柱AC380V輸出Ⅱ帶電；合上QF3，插座AC380V輸出Ⅲ帶電。
7.5  合上QF4，接線柱AC100V輸出Ⅳ帶電；合上QF5，接線柱AC100V輸出Ⅴ帶電。
7.6  合上3QF，整流變壓器帶電，直流電源指示燈亮；順時針調節調壓器，電壓表3PV指示直流電壓。
7.7  合上QF6，接線柱直流輸出Ⅵ帶電；合上QF7，接線柱直流輸出Ⅶ帶電
7.8  停用時，將所有開關斷開，調壓器逆時針調到零位。
7.9  本試驗臺輸出各級電壓，既可分別使用，也可同時使用。如果同時使用，必須參照隔離變壓器的容量，以免過載。
8 訂貨須知
8.1  本公司可根據用戶要求設計不同結構形式的繼電保護試驗電源，用戶在訂貨時應說明具體要求（或提供圖紙）。
8.2  本公司可代用戶設計不同性能的電源（或按用戶提供圖紙定制）。
8.3  訂貨時應注明屏體尺寸、顏色，訂貨數量等。
8.4  說明書中配置如有更改恕不另行通知，以隨貨圖紙、資料為準。
