BOK-BGF(G/Q)箱變智能監控裝置系列產品簡明選型表 | |||
|
型號 |
功能配置 |
應用場合 |
備注 |
|
BOK-BGF |
1）交流量采集：6路電壓、7路電流 2）開關量： 22路開入，6路繼電器出口 3）直流輸入：2路熱電阻，2路4-20mA； 電氣量保護： 三段式過流保護、零序電流保護、過電壓保護、低電壓保護、缺相保護、單相接地等 5）非電量保護：8路獨立（跳閘、告警可選），重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告警、壓力異常告警等 6）通訊功能：2路RS485口，1路RJ以太網，2路光纖以太網光口,傳輸距離不低于50公里，可組成自愈式光纖環網，支持IEC60870-5-103協議 7）內置無線WIFI模塊，提供無線接入功能 8）故障錄波：記錄故障點前3后5個波形 |
應用于風電場升壓箱變高壓側、低壓側電流電壓采集及開關的控制 |
|
|
BOK-BGF(G) |
1）交流量采集：6路電壓、6路電流 2）開關量： 22路開入，6路繼電器出口 3）直流輸入：2路熱電阻，2路4-20mA； 4）電氣量保護： 三段式過流保護、零序電流保護、過電壓保護、低電壓保護、缺相保護、單相接地等 5）非電量保護：8路獨立（跳閘、告警可選），重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告警、壓力異常告警等 6）通訊功能：2路RS485口，1路以太網接口，提供標準MODBUS規約，方便接入綜自系統 7）故障錄波：記錄故障點前3后5個波形 |
應用于光伏電站升壓分裂變低壓側雙側電流電壓采集及開關的控制 |
|
|
BOK-BGF(Q) |
1）交流量采集：6路電壓、6路電流(可擴展至9路電壓、9路電流) 2）開關量： 48路開入，6路繼電器出口 3）直流輸入：2路熱電阻，2路4-20mA； 4）電氣量保護： 三段式過流保護、零序電流保護、過電壓保護、低電壓保護、缺相保護、單相接地等 5）非電量保護：8路獨立（跳閘、告警可選），重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告警、壓力異常告警等 6）故障錄波：記錄故障點前3后5個波形 7）光纖通訊： 2路光纖以太網口,傳輸距離不低于50公里，可組成自愈式光纖環網，支持IEC60870-5-103協議 8）通信管理：8路RS485主站接口可接入?yún)R流箱、逆變器等他智能設備并可完成規約轉換 9）內置無線WIFI模塊，提供無線接入功能 10）提供4路RJ45以太網接口 |
應用于光伏電站發電單元箱變信息、逆變器匯流箱信息的采集及控制分裂變低壓側雙側電流電壓采集及開關的控制
|
此裝置融合了通信管理機、光纖交換機、測控保護等功能 |
少人值守”的運行管理方式。
裝置簡介

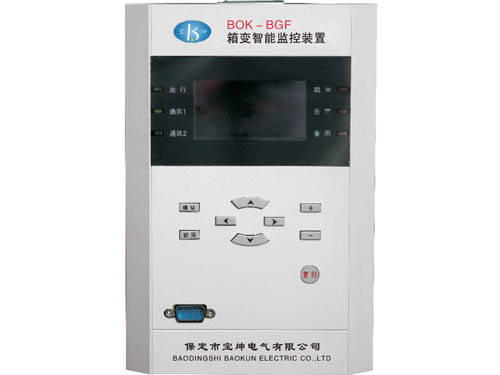

BOK－BGF（Ｇ/T）箱變智能監控裝置具備光伏箱變低壓側或風電場箱變高低壓側的模擬量采集、非電量保護、遠方控制和通訊功能，同時此裝置還可融合通信管理機、光纖交換機、負責接入、傳輸發電單元內逆變器、智能匯流箱等設備的數據通信，實現光伏發電子系統所屬智能設備通訊信息的集中和傳輸，并通過自愈式環形光纖以太網接入升壓站綜自系統，進而實現升壓站對光伏發電單元或風電場的遠程管理和自動化監控，滿足光伏電站以及風電場全面智能化、“無人值班，少人值守”的運行管理方式。
裝置主要特點
1、加強型單元機箱按抗強振動、強干擾設計，特別適應于惡劣環境，適用于-40℃~70℃的寬溫工作環境。
2、裝置的集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。滿足光伏電站或風電場運行的要求。
3、裝置采集變壓器低壓側兩組各側的三相電流、三相電壓、頻率、功率因數、有功功率、無功功率用于綜自系統的遙測。
4、裝置的設置基于電氣量的保護功能，帶復合電壓閉鎖的三段式電流保護、零序電流、過壓、欠壓、CT斷線、PT斷線等。
5、裝置****設置了48路開關量輸入功能，可采集負荷開關位置、低壓斷路器位置信號，低壓隔離開關熔斷器組位置信號，小空開位置信號，熔斷器熔斷信號，箱變門開關信號等普通開關量信號；也可實現重瓦斯動作跳閘、輕瓦斯動作告警、SF6氣壓異常報警、變壓器高溫報警、變壓器超高溫跳閘、變壓器油位低等非電量保護，同時提供8個可編程的備用非電量功能（4路跳閘，4路告警），便于非電量擴展。
6、 裝置的所有保護功能均設置控制字，通過液晶輸入密碼的方式可方便的進行投退。
7、 裝置具有兩路溫度和兩路電量（0~5V直流電壓或4~20mA電流）采集功能，可用于采集箱變相關溫度等，并且設置溫度超限告警功能，方便光伏電場綜自系統的監視。
8、 裝置設置了6個開出，方便進行箱變的控制功能擴展�？蓪τ须姴俟δ艿拈_關實現遠程控分和控合操作。
9、 裝置采用圖形液晶，全中文顯示，菜單式人機交互，可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試便捷。
10、大容量的信息記錄：可保存16條最近發生的歷史報告，可帶動作參數，掉電保持。
11、裝置結構按箱變開關柜要求設計，尺寸較小，安裝方式簡單，配線方便。
12、融合通信管理機、光纖交換機、和完善的測控保護功能于一體，可以降低光伏電站測控通信類設備三分之二的投資成本。
13、提供2路以太網口、2路光纖以太網口和8路ＲＳ４８５接口，保證了在長距離和惡劣條件下通信的可靠性；內置豐富的通訊協議庫，良好的第三方系統和設備協議支持，通
信規約支持IEC６０８７０－５－１０３/104、IEC61850和Modbus，可方便接入電站監控系統，支持IEC61850-8-1的特定通信服務映射（SCSM），可實現與新型智能升壓變電站系統的無縫對接。（IEC61850訂貨須注明）。
技術指標
1、 額定電源電壓：直流或交流220V或直流110V（訂貨及使用時區分規格）
2、 額定交流數據：
交流電壓：100V/400V/690V
交流電流：5A或1A（訂貨及使用時區分規格）
額定頻率：50Hz
3、 熱穩定性：
交流電壓回路：****運行 1.2Un
交流電流回路：****運行 2In
裝置功耗
1、 交流電壓回路：每相不大于0.5VA；
2、 交流電流回路：In=5A時每相不大于1VA；
In=1A時每相不大于0.5VA：
3、 保護電源回路：正常工作時，不大于12W：
保護動作時，不大于15W。
更多詳細說明請下載說明書：
BOK-BGF箱變智能監測裝置說明書.doc
